A tekercselőgép felépítése

A szerkezet a csévélőgép egyedi alkalmazásától és kialakításától függően változhat. Íme azonban a csévélőgép néhány általános alkatrésze és szerkezete:

Keret: A váz a gép fő szerkezete, és támaszt nyújt az összes többi alkatrésznek.

Letekercselő szakasz: A lecsévélő rész tartja az anyagtekercset, amelyet a csévélőgépre kell feltekerni. A letekercselő szakasz tartalmazhat egy motoros rendszert az anyag feszültségének és sebességének szabályozására.

Tekercselő szakasz: A tekercselő szakasz egy vagy több tekercsdobot vagy tengelyt tartalmaz, amelyek megtartják azt a magot, amelyre az anyagot feltekercselik. A tekercsszakasz tartalmazhat motoros rendszert is a tekercs feszültségének és sebességének szabályozására.

Feszességszabályozó rendszer: A feszültségszabályozó rendszer állandó feszültséget tart fenn az anyagon, amikor az a magra van feltekercselve. A feszültségszabályozó rendszer érzékelőket tartalmazhat a feszültség figyelésére és vezérlőrendszereket a feszültség szükség szerinti beállítására.

Vezérlőrendszer: A vezérlőrendszer programozható logikai vezérlőt (PLC) és ember-gép interfészt (HMI) tartalmaz, amelyek lehetővé teszik a kezelő számára a gép teljesítményének vezérlését és figyelemmel kísérését. A vezérlőrendszer tartalmazhat olyan funkciókat, mint a sebességszabályozás, a feszítésszabályozás és az anyagkövetés.

Biztonsági jellemzők: A tekercselőgépek különféle biztonsági funkciókkal rendelkezhetnek, mint például vészleállító gombok, biztonsági védőburkolatok és reteszek a kezelő sérüléseinek elkerülése érdekében.

Tekercskezelő rendszer: A tekercskezelő rendszer lehetővé teszi a kezelő számára, hogy eltávolítsa a kész anyagtekercseket a csévélőgépből, és új magokat töltsön be a tekercselő szakaszra.

Összességében a csévélőgép szerkezetét úgy tervezték, hogy megbízható és hatékony módszert biztosítson az anyag magokra tekercselésére. A gép alkatrészei együttműködve biztosítják, hogy az anyag egyenletes feszítéssel és sebességgel kerüljön a magra, ami kiváló minőségű készterméket eredményez.

A tekercselőgép osztályozása

A tekercselőgépeket különböző iparágakban használják különböző típusú anyagok tekercselésére, és az alkalmazástól függően különböző típusúak és konfigurációk állnak rendelkezésre. Íme néhány gyakori csévélőgép típus:

Középtekercselő: A középső csévélőket vékony és rugalmas anyagok tekercselésére használják. Egyetlen tekercstengelyt tartalmaznak a gép közepén, és az anyagot a tengelyre szerelt magra tekerik.

Felületi csévélő: A felületi csévélőket vastagabb és merevebb anyagok tekercselésére használják. Két tekercsdob vagy tengely található, amelyek a gép ellentétes oldalán helyezkednek el. Az anyagot a két tengely közé szerelt magra tekerik fel.

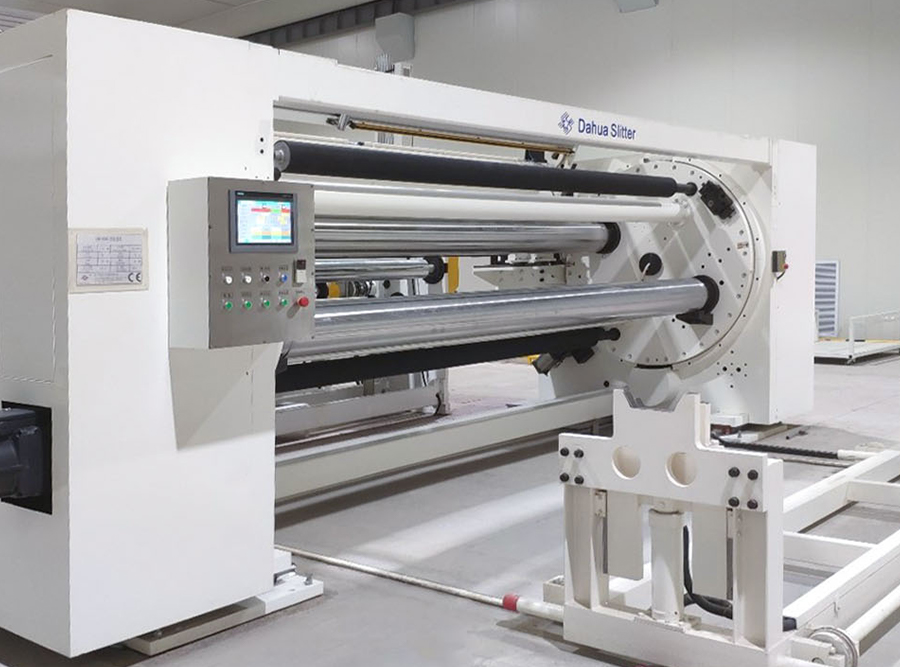

Revolvercsévélő: A toronycsévélőket nagy sebességű tekercselési alkalmazásokhoz használják, és közép- vagy felülettekercselésre is tervezhetők. A revolvercsévélők több tekercstengelyt tartalmaznak, amelyek egy forgó toronyra vannak felszerelve. Amint az egyik tekercs elkészül, a torony a következő tengelyre forog, és a tekercselési folyamat folytatódik.

Visszatekercselők: Az újratekercselők a kész anyag feltekercselésére szolgálnak elsődleges vagy másodlagos hasítógépből vagy bevonógépből. Tervezhetők középső vagy felületi tekercselésre, és tartalmazhatnak olyan funkciókat, mint a feszítésszabályozás, a szalagvezetés és az automatikus tekercskezelés.

Kombinált csévélők: A kombinált csévélők középső és felületi tekercselésre is tervezhetők, lehetővé téve számukra, hogy különféle anyagokat kezeljenek. Tartalmazhatnak olyan funkciókat is, mint az automatikus tekercsváltás és a feszességszabályozás.

Összességében a csévélőgépek besorolása az egyedi jellemzőiktől, alkalmazásuktól és kialakításuktól függ. A kiválasztott csévélőgép típusa a tekercselt anyagtól, a tekercselési folyamat sebességétől és a kívánt készterméktől függ.
